삼성 블루스카이 6000 자가수리 III: 하부 보드 분해 및 펌프 청소 방법
하부 분해 및 청소
하부를 분해하기 위해서는 보드에 연결된 커넥터들을 분리해야합니다. 먼저 보드를 덮고 있는 덮개를 제거하겠습니다.

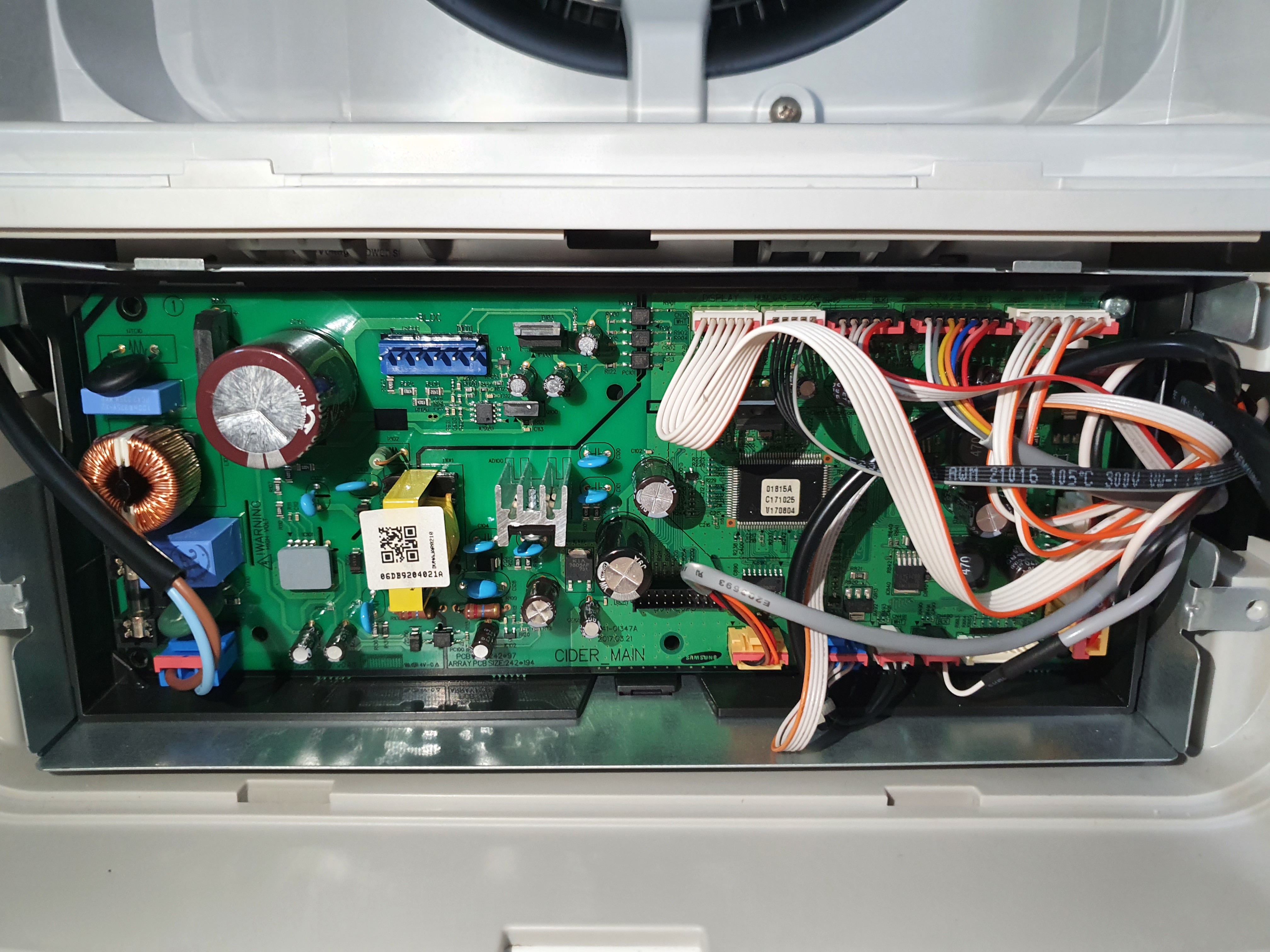

플라스틱 덮개를 제거하면 그 다음 알루미늄 덮개가 있는데 모두 제거하면 보드가 보입니다. 이 보드의 역할은 공기청정기를 제어하는 역할을 합니다. 팬을 구동하고 펌프를 구동하고 그리고 알람을 띄우고 등등 두뇌역할을 하는 친구입니다. 가장 중요한 친구니 조심스럽게 다뤄줘야 합니다.

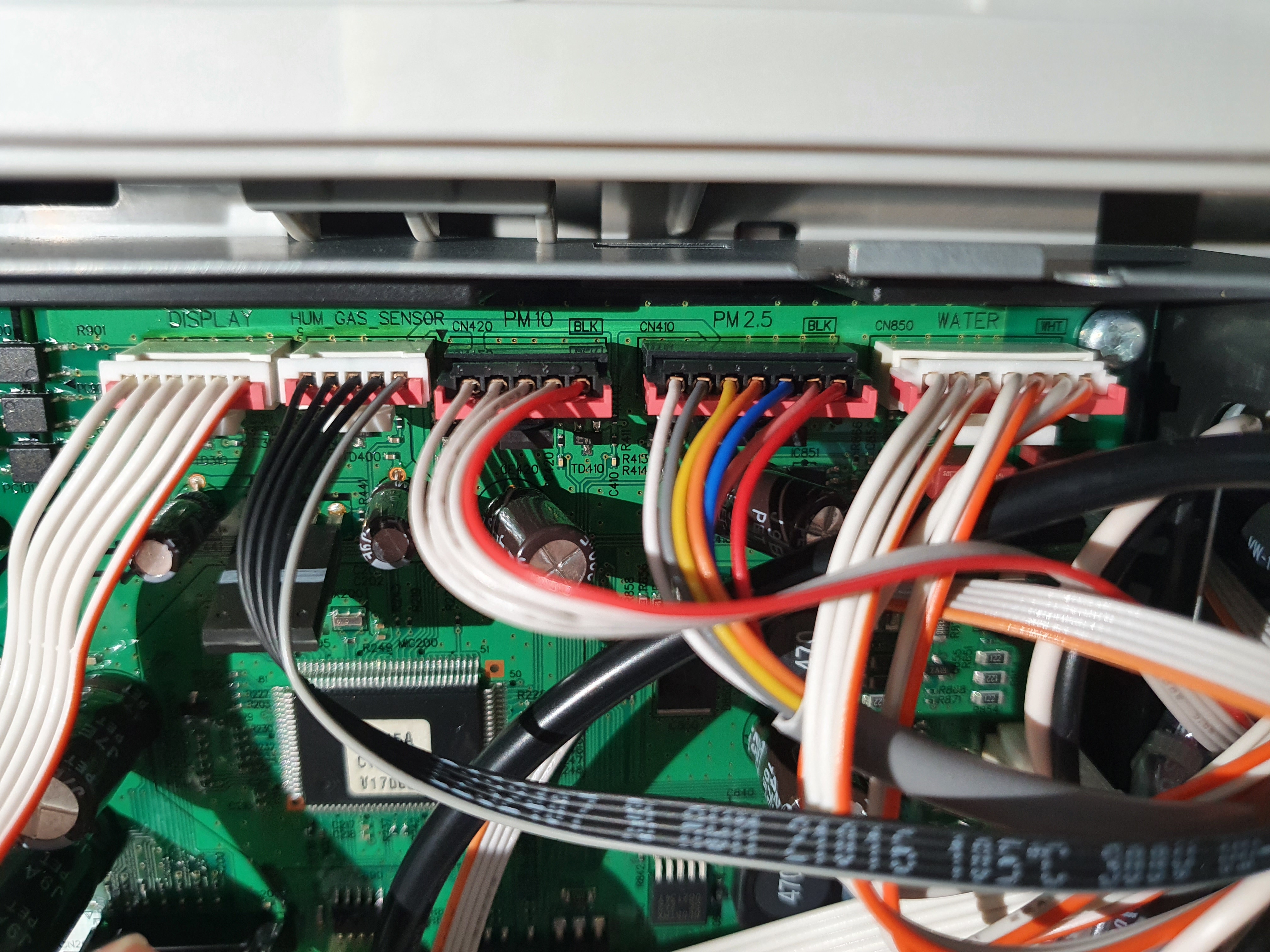

커넥터 배선을 사진으로 잘 찍어두고 다 분리시킵니다. 저도 최대한 분리 안 시키고 수리해보려고 했는데 결국 다 분해하게 되더라고요. 그냥 깔끔하게 다 분해해주세요. 혹시 모르니 제 보드의 커넥터 연결 상세 사진도 공유해드릴게요.
그 다음 하부 전체를 감싸고 있는 커버를 제거하기 위해 볼트를 풀어주시고 살살살 들어서 분리시켜주시면 됩니다. 약간 아래에서 위로 든다는 느낌으로 제거해주시면 됩니다. 이것도 혹시 필요하신분들을 위해 동영상을 찍어서 올렸으니 참고하시기 바랍니다.

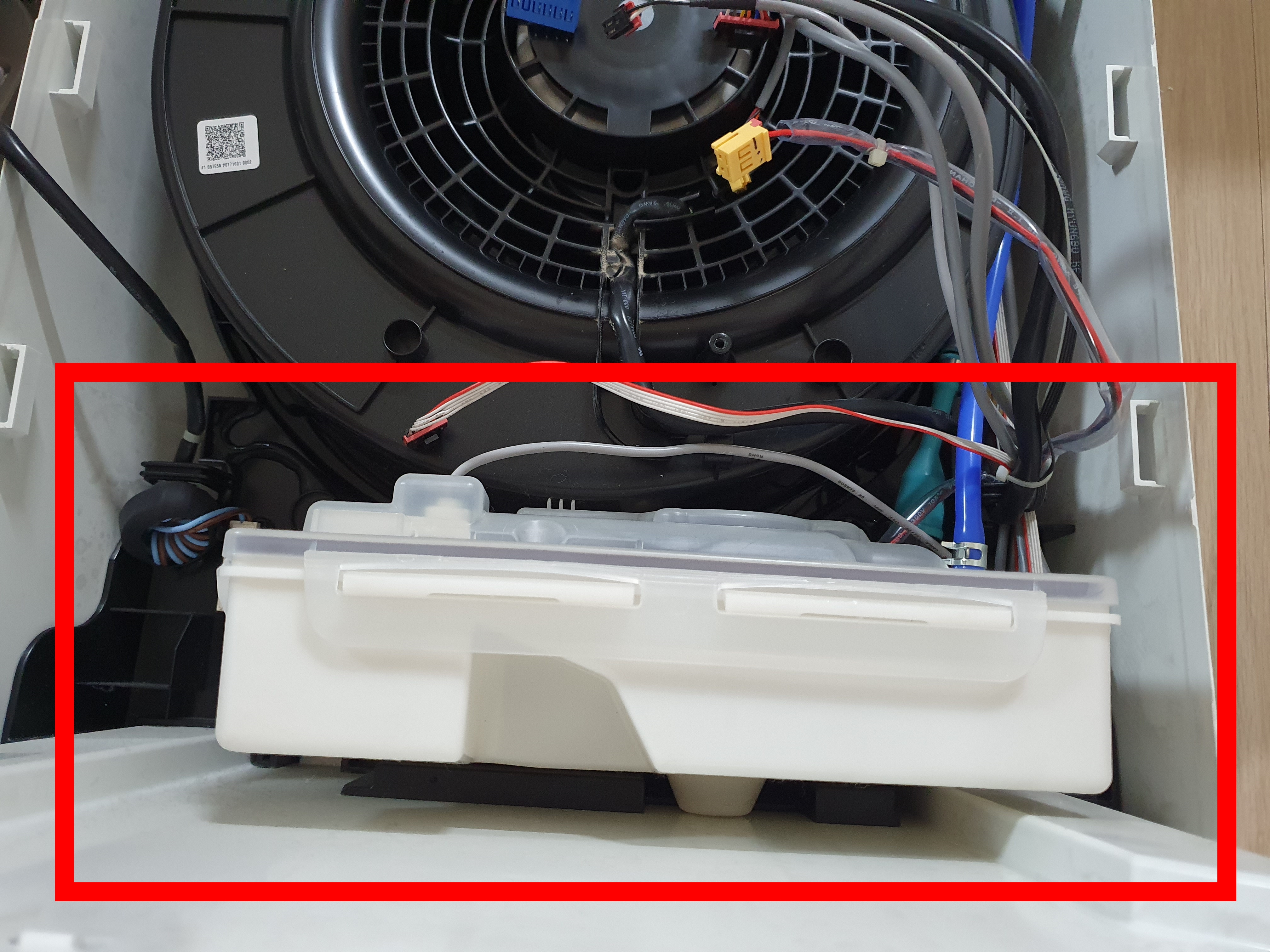

이제 마지막 관문입니다. 펌프가 들어있는 케이스가 보이실 겁니다. (아래 그림에서 빨간색 박스)

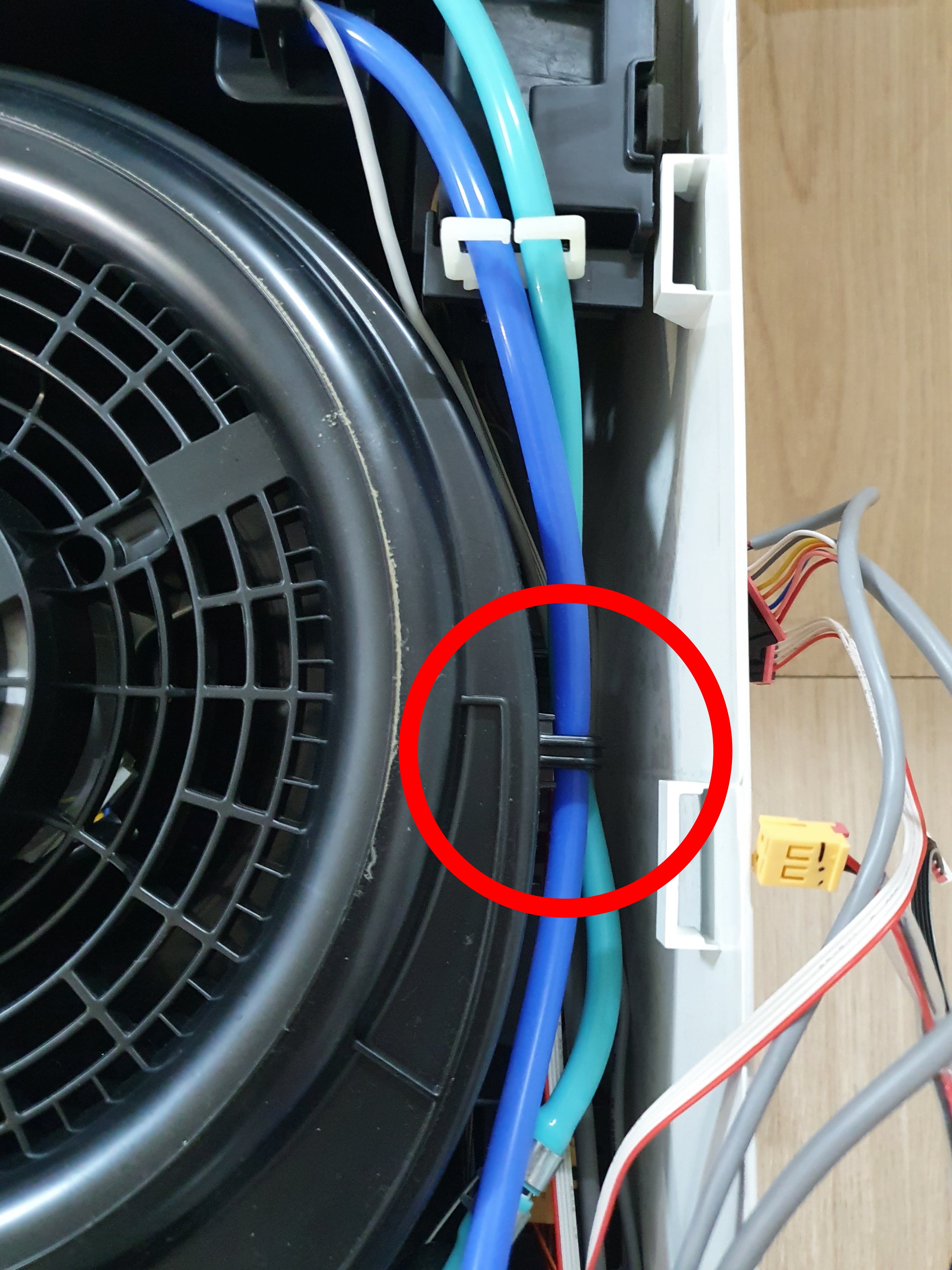

케이스를 쉽게 분리하려면 먼저 고정된 호스를 풀어줘야합니다. 아래 그림에 빨간색을 표기된 부분을 보시면 호스들의 움직임을 제한하고자 고리 같은데 고정시켜놓은 것을 보실 수 있는데요. 선들을 살짝씩 눌러서 고리에서 탈착 시키면 호스들을 자유롭게 만들 수 있고 케이스 분리가 용이해집니다. 왼쪽 아래 사진에서 펜치를 이용하여 파란색 호스를 분리시키고나면 케이스의 열 수 있습니다.
케이스를 열면 왼쪽에 물이 얼마나 찼는지를 감지하는 센서 같은게 있고, 펌프가 있습니다. 센서는 살살 옆으로 밀어서 빼면 됩니다.(아래사진 기준 오른쪽으로 밀면 되겠죠?) 펌프를 분리시키기 위해 볼트를 풀어줍니다.
호스 커넥터 부분과 모터 뚜겅을 청소해줍니다. 모터 뚜껑은 위 사진에서 빨간색 동그라미 부분을 일자드라이버로 살짝 들어올리면 됩니다. 너무 쎄게하며 부러질 수 있으니 조심하세요.
이제 분해와 청소가 모두 끝났습니다. 조립은 분해의 역순으로 해주시면 됩니다.
저는 조립할때 패킹을 한개 빼먹어서 물난리를 겪었습니다. (아래 사진을 보시면 오른쪽 커넥터엔 패킹이 없죠? 패킹이 빠졌다는걸 조립 다하고 물난리를 겪고 알았습니다....) 여러분들은 저와같은 실수를 하지 않으시기 바랍니다.
※ 공기청정기 청소 팁을 드리자면, 최근까지 가습기를 사용했으면 내부에 물이 많이 있을겁니다. 공기청정기를 눕힐때 밑에 수건을 깔고 하시길 추천드립니다.
이상으로 삼성 공기청정기 블루스카이 6000 자가수리 포스팅을 마치겠습니다.
혹시 궁금하신 점 있거나 잘 안되는 부분 있으시면 댓글남겨주시면 제가 아는 범위안에서 도와드리겠습니다.
